电力监控系统

一、概述

随着国内经济的高速发展,用户对供配电系统的安全性、实时性、易用性以及对供电系统的掌控和管理有了更高的要求。电力监控系统开始广泛应用于低压配电系统中,以远程监控、数字式保护、现场总线、计算机综合管理等技术为基本要求的低压智能化配电系统已作为一种标准化的配置被广大用户接受。

二、系统结构

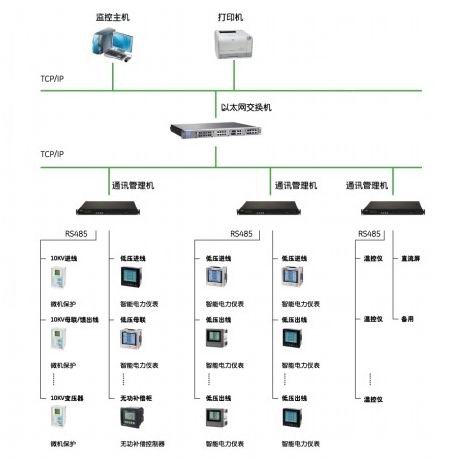

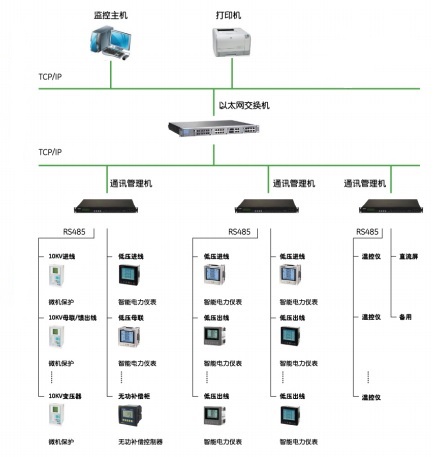

整套系统由主站监控系统、各级数据采集终端及底层测控装置构成。

常见测控装置为:多功能电力仪表、高压综保设备、温控仪、直流屏、无功补偿控制器等。


三、系统功能

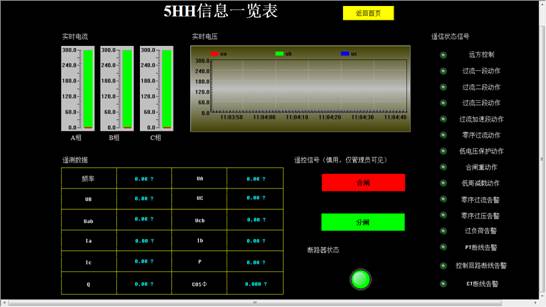

1.系统运行监视

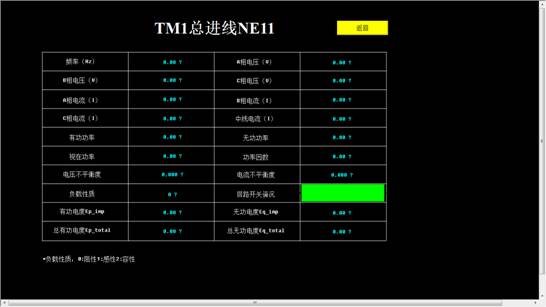

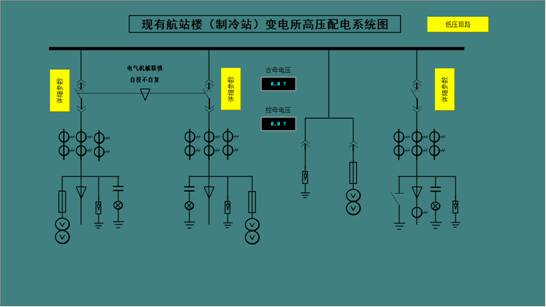

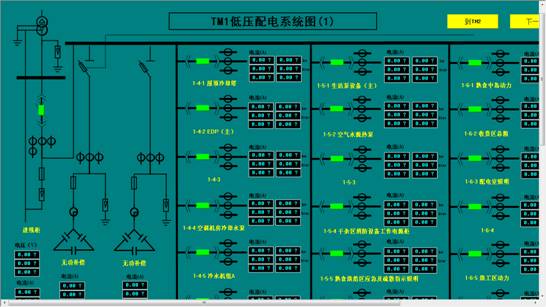

用户可通过变配电系统一次图,直观、实时地了解高低压回路开关的状态、回路电流、电压、功率等电量参数。

2.远程控制和系统参数设置

用户可对回路实现远程分合闸控制、保护装置投退设定、报警保护参数的调整。

3.事件记录及查询

系统实时记录各回路的故障跳闸、开关变位等信息,方便用户追溯故障原因。

4.重要回路负荷趋势分析

用户可通过负荷曲线,全面了解回路负荷变化趋势,同事还可查询波形观察数据,帮助用户动态分析各类历史数据。

5.图形化分析

系统可生成动态图像系统,如棒图、饼图、直方图、曲线,直观反映系统运行状态,满足用户的不同需求。

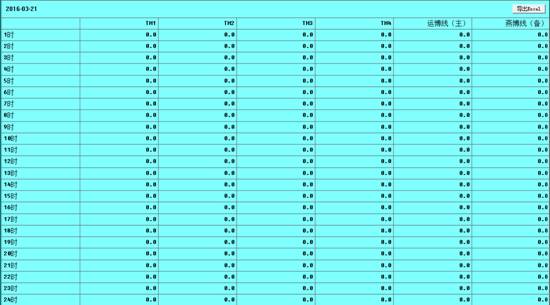

6.实时数据报表功能

系统对各回路进行动态比较和监视,实时报表可直接以excel格式导出数据,方便用户进行打印、整理。

7.历史数据报表查询

系统可根据日报表、季报表、月报表、年报表等各类报表,为用户提供电压、电流、功率负荷、电能计量等历史数据的查询功能。

8.支持第三方设备接入

系统支持各类串口、以太网总线的通讯规约,方便设备的接入、集成(如微机保护装置、直流屏、温控仪、智能模拟屏等),实现集中统一的监控。

9.数据浏览及数据对接

系统支持C/S、B/S结构查询数据。

系统可与用户已有系统进行数据共享对接,可根据要求对实时数据按标准规范进行打包,上传上级本地平台或通过网络上传政府平台。
