电能质量管理系统

一、概述

电能质量管理系统是针对电力系统、工业用户的用电电能质量指标数据进行检测并自动记录和分析的智能化数据监测系统。该系统对电网电压及电流波形进行实时监测,测量分析电压电流谐波、三相电压不平衡度、频率偏差、电压偏差、电压波动、闪变等电能质量指标,定时存储电压、电流、有功功率、无功功率、频率、相位等电力参数的变化趋势,可随时查询电网的是是电能质量数据和历史数据,对电能质量扰动做出科学的评估,为改善电能质量提供决策依据。

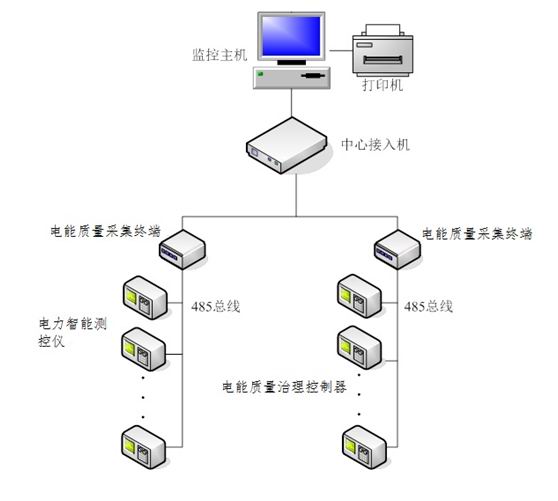

二、系统结构

整套系统由主站监控系统、各级数据采集终端及底层电能质量测控装置构成。

常见电能质量测控装置为:电力智能仪表,电能质量在线监测装置,电能质量治理装置等。


三、系统功能

1.数据采集

谐波:电压总谐波畸变率、电流总谐波畸变率、1-50次谐波电压有效值、1-50次谐波电流有效值。

不平衡:电压、电流各序分量和不平衡度

电压闪变:电压短时闪变、电压长时闪变。

谐波电压、电流相位,谐波有功。

电压、电流有效值,有功功率、无功功率、功率因数、频率。

2.数据存储和查询

系统可对测量数据、历史事件、系统处理数据进行存储,存盘时间间隔可自由设定。在存储空间不足前,会出相应报警提示。

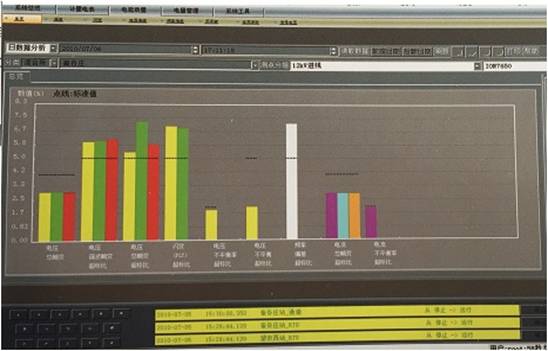

系统数据以表格、图形等方式显示,支持以web、客户端等各种方式查询浏览。可显示电能质量实时曲线,进行趋势分析等。

3.事件纪录和告警

系统能提供多种报警类型,对各种一场情况进行报警,并对相关报警进行记录,支持模糊搜索,方便进行查询。

4.报表

用户可灵活自定义报表,报表内容基于原始数据对应系统功能。

5.远程设备维护

主站系统对监测设备进行远程参数管理,实时查询底层监测设备的运行状态。

6.权限管理

可根据用户需求,进行权限分配,不同人员可赋予不同的权限,保障系统运行安全。

7.限制管理

根据相关标准,为各监测点设置限值,包括电压上下限、谐波电压总畸变率限值、单次谐波电压含有率限值、频率上下限、电压不平衡度限值、电压闪变限值、单次谐波电流有效值限值。
