河北钢铁集团能源管理系统解决方案

前言

钢铁企业信息化系统中的能源管理系统是其中一个重要组成部分,其在能耗数据的采集、分析,帮助用户在用能设备维护、故障预判及处理、能源分配、验证节能措施、制定科学的能耗绩效指标等方面发挥着重要的作用。

公司介绍

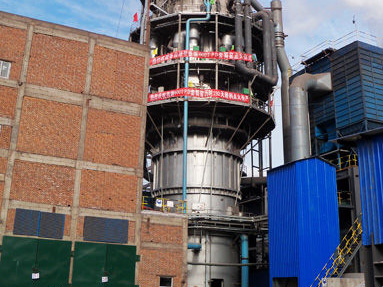

河北钢铁集团金鼎重工股份有限公司始建于1995年,坐落于河北武安市,公司现有员工达4000余人,固定资产超40亿,是一家集炼铁、炼钢、轧钢、铸造、进出口于一体的综合性企业。公司被中国铸造协会命名为“中国铸造生铁基地”,是河北省百强企业、十一五优秀节能单位,其产品远销美国、英国、德国、日本等国家。

河北钢铁集团金鼎重工股份有限公司通过建立一个能源管理平台,全面掌握能耗信息和设备运行状态,在保障设备安全运行的前提下,实现企业的可持续发展。

钢铁企业能源管理系统监测需求

钢铁企业通过能源管理系统对能源介质和能耗信息进行监控,提升能源管理水平,钢铁企业中能源介质种类繁多,能耗信息复杂。

能源介质种类主要包括:高炉煤气、焦炉煤气、转炉煤气、天然气、氧气、氮气、氩气、压缩空气、蒸汽、氢气、采暖热网、生活水、工业净环水、工业浊环水、浓盐水、除盐水、酚氰水、软化水、电力等。

能源介质信息包括:压力、流量、温度、煤气热值、开关信号、动力设备运行状态、主生产线设备的运行状态等。

系统架构

智慧能源管理系统架构包括能效管理层、网络通讯层、现场设备层三层架构。本方案结合网络通讯、数据库产品和技术建立一套先进的、符合钢铁企业管理应用功能的能源管理系统。

-能效管理层

能效管理层完成数据采集、校验、分析、处理、输出、系统维护、授权使用、权限分级控制等,并将现场运行的重要数据、报警信息、故障信息等传送至企业决策层。

- 网络通讯层

现场采用RS485、以太网、GPRS、4G、NB-IOT、LoRa、Zigbee、WIFI等传输方式,将区域内的电力采集模块连接至相对的通讯管理机;各通讯管理机通过用户局域网连接至中央服务器。

- 现场设备层

现场设备层负责电、水、气、暖和环境参数的采集和上传。现场设备层由多功能电力仪表、多功能电能表、智能水表、智能气表、温湿度传感器等采集装置组成。

系统功能

慧能源管理系统主要功能包括能源看板、能源监控、视频监控、能耗统计、能耗分析、报表服务、生产管理、告警中心、设备管理等。下面主要介绍能源监控、能耗统计、报表服务、告警中心四项功能:

(1)能源监控

通过建立可靠的数据采集系统对能源潮流数据(如电流、电压、温度、电能、环境数据等)、设备状态(等进行采集;提供过程监视、过程曲线及信息显示等辅助界面等完成对能耗设备运行状态及数据的监视功能。

(2)能耗统计

对不同类型的能源介质、用能设备进行监控分析其用能概况,可以查询不同时间段内用能设备的用能情况,以便于对能耗异常情况的分析。

(3)报表服务

报表服务功能非常的完善,用户可以根据自己的实际需求对不同类型的能源介质进行个性化的报表打印,例如可选择报表的格式类型、周期等。该功能避免了人工抄录设备能耗数据造成的误差,一方面保障了数据的准确性,另一方面降低运维工作人员的工作强度。

(4)告警中心

该功能对于保障用能设备的可靠运行,提高能耗设备的运维水平上有着重要的意义。通过该功能对重点运行设备设置告警阈值,帮助用户快速发现设备的异常运行情况,将设备异常运行造成的经济损失最小化。

能源管理系统为客户带来的收益

金鼎重工建立能源管理系统平台不仅仅完善了企业信息一体化,还有其他诸多收益。例如,钢铁能源管理系统为金鼎重工带来了提升用能质量优化能源资产、保障用能设备可靠运行、监测用能效率、发现节能空间、建立科学化能耗考核指标等好处,这些对于企业的可持续化发展都有着重要意义。
